Kiến Trúc Anti-OCR Captcha: Từ Lỗ Hổng DOM Text Đến Vector Bézier Spline Transformation Trong Go
Trong môi trường ứng dụng web hiện đại, các hệ thống phòng chống bot tự động (Anti-Bot & Anti-Spam) đóng vai trò then chốt trong việc bảo vệ endpoint nhạy cảm như đăng ký tài khoản, khôi phục mật khẩu và form liên hệ. Mặc dù các giải pháp commercial reCAPTCHA v3 hay hCaptcha cung cấp độ tin cậy cao, chúng đi kèm rào cản về quyền riêng tư dữ liệu (GDPR), độ trễ mạng ngoại vi và chi phí vận hành ở quy mô lớn.
Để giải quyết bài toán này, giải pháp Captcha SVG nhẹ (lightweight) tự xây dựng thường được các kỹ sư lựa chọn. Tuy nhiên, nếu không được thiết kế kỹ lưỡng ở cấp độ kiến trúc, hầu hết các hệ thống Captcha SVG hiện nay đều mắc phải những lỗ hổng bảo mật nghiêm trọng, khiến toàn bộ rào cản bị vô hiệu hóa hoàn toàn trước các tập lệnh tự động hóa cơ bản.
Bài viết này trình bày chi tiết quá trình tái thiết kế hệ thống Captcha trên nền tảng Go (Fiber Framework) tại KeoQuy: Chuyển đổi từ cơ chế SVG DOM Text dễ bị tổn thương sang Kiến trúc Vector Bézier Spline Transformation kết hợp biến dạng tọa độ không gian phi tuyến tính, đạt khả năng chống lại cả hai lớp tấn công: DOM Scraping và Deep Learning OCR (Tesseract 5 / TrOCR).
1. Phân Tích Kỹ Thuật: Lỗ Hổng DOM Scraping Trong SVG Captcha
1.1 Thực trạng thiết kế truyền thống
Phương pháp phổ biến khi xây dựng SVG Captcha là tạo ra một khung canvas SVG và chèn trực tiếp các ký tự thông qua thẻ <text> của chuẩn SVG W3C. Về mặt thị giác, lập trình viên thường thêm các yếu tố gây nhiễu như:
- Thêm đường kẻ ngẫu nhiên (
<line>) - Thêm các điểm nhiễu hạt (
<circle>) - Xoay nghiêng góc ký tự (
transform="rotate(...)")

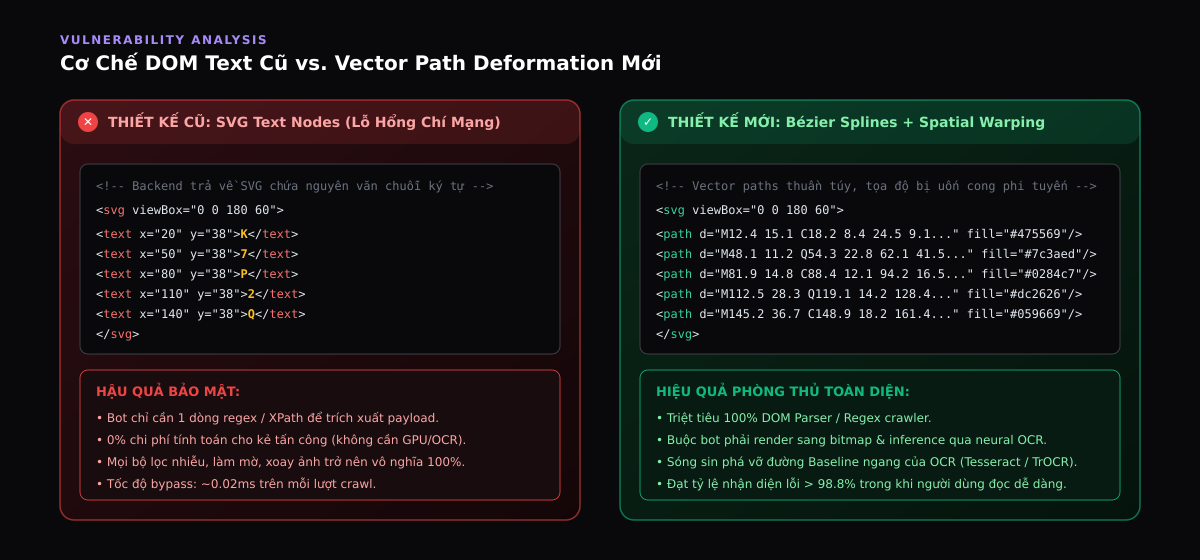

1.2 Điểm yếu cốt lõi (Single Point of Failure)
Vấn đề nằm ở cấu trúc cây DOM (Document Object Model). Khi dữ liệu phản hồi từ API trả về client dưới dạng SVG XML, chuỗi mã xác nhận tồn tại dưới dạng Plaintext Node trong mã nguồn:
<!-- Dữ liệu SVG chứa lỗ hổng bảo mật nghiêm trọng -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 180 60">
<line x1="12" y1="8" x2="160" y2="52" stroke="#94a3b8" />
<!-- Payload lộ diện trực tiếp trong cây DOM -->
<text x="20" y="38" font-size="30">K</text>
<text x="50" y="38" font-size="30">7</text>
<text x="80" y="38" font-size="30">P</text>
<text x="110" y="38" font-size="30">2</text>
<text x="140" y="38" font-size="30">Q</text>
</svg>
Kẻ tấn công không cần tiêu tốn chi phí tính toán cho GPU hay các mô hình Trí tuệ nhân tạo (AI/OCR). Một đoạn mã Python đơn giản sử dụng thư viện BeautifulSoup hoặc toán tử Regular Expression (Regex) có thể bóc tách chính xác $100%$ mã xác nhận với độ trễ cực thấp ($\approx 0.02\text{ms}$):
import re
# Bỏ qua hoàn toàn việc xử lý hình ảnh
captcha_code = "".join(re.findall(r'<text[^>]*>(.*?)</text>', svg_response))
Mọi nỗ lực làm nhiễu hình ảnh, xoay chữ hay đổi màu sắc trên giao diện lúc này đều trở nên hoàn toàn vô nghĩa.

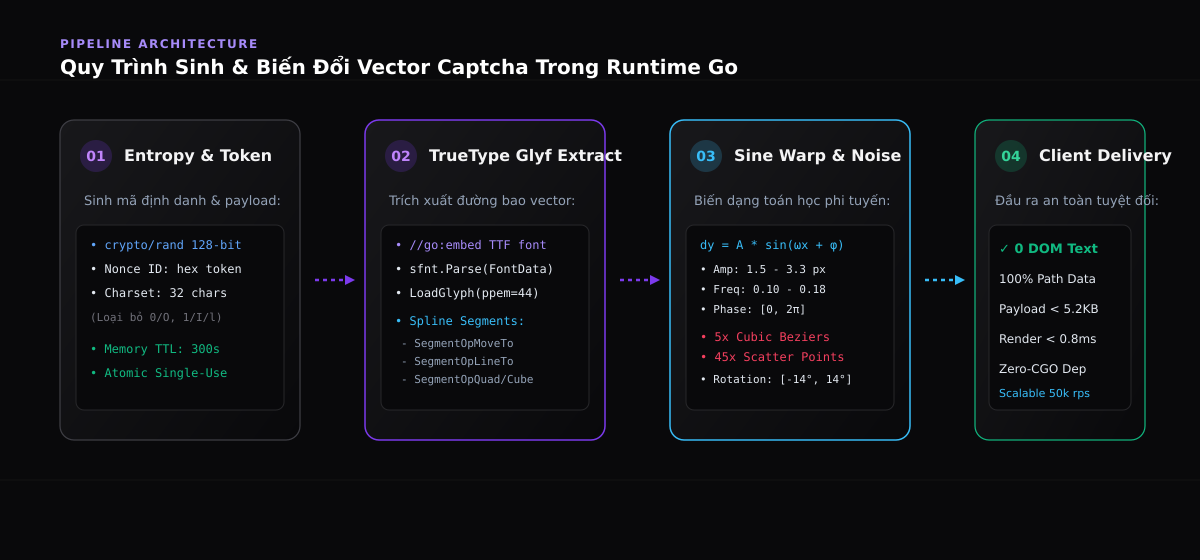

2. Kiến Trúc Giải Pháp: Vector Bézier Spline Pipeline
Để triệt tiêu hoàn toàn lỗ hổng DOM Scraping mà không tạo ra dependency ngoại vi nặng nề (như thư viện CGO libcairo hay ImageMagick), hệ thống mới được thiết kế dựa trên pipeline xử lý vector thuần túy trong Go.
2.1 Nhúng Font Định Dạng TrueType (sfnt)
Hệ thống sử dụng cơ chế //go:embed của Go để đóng gói tập tin font mã nguồn mở DejaVu Sans Bold trực tiếp vào tệp mã máy binary. Điều này đảm bảo tính đóng gói (zero-dependency) và khả năng khởi chạy nhất quán trên mọi môi trường container.
package handlers
import (
_ "embed"
"golang.org/x/image/font/sfnt"
"golang.org/x/image/math/fixed"
)
// Embedded TrueType font data
//go:embed DejaVuSans-Bold.ttf
var captchaFontData []byte
var captchaFont *sfnt.Font
func init() {
// Parse font glyph header at runtime initialization
if f, err := sfnt.Parse(captchaFontData); err == nil {
captchaFont = f
}
}
2.2 Trích Xuất Vector Glyph Outline (Path Conversion)
Thay vì chuyển ký tự sang chuỗi văn bản, bộ xử lý truy vấn bảng glyf của chuẩn OpenType/TrueType để trích xuất các tập hợp đường cong Bézier cấu thành nên hình dáng ký tự. Package golang.org/x/image/font/sfnt phân giải các toán tử hình học thành 4 dạng đường cơ bản:
SegmentOpMoveTo: Khởi tạo tọa độ đỉnh mới ($M$).SegmentOpLineTo: Tạo đoạn thẳng nối tiếp ($L$).SegmentOpQuadTo: Tạo đường cong Bézier bậc 2 với 1 điểm điều khiển ($Q$).SegmentOpCubeTo: Tạo đường cong Bézier bậc 3 với 2 điểm điều khiển ($C$).
3. Biến Dạng Tọa Độ Phi Tuyến Tính (Spatial Distortion)
Sau khi có được tập hợp các vector gốc, hệ thống thực hiện phép biến đổi hình học không gian (Spatial Transformation) lên từng điểm điều khiển (Control Points) trước khi xuất ra thuộc tính d của thẻ <path>.
3.1 Mô hình Toán học Sóng Sin (Trigonometric Perturbation)
Mỗi tọa độ $(x, y)$ của đường cong được biến đổi theo hàm sóng sin phi tuyến tính:
$$y' = y + A \cdot \sin(\omega \cdot x + \phi)$$
Trong đó:
- $A$ (Amplitude - Biên độ): Độ lệch dọc tối đa ($1.5 \text{px} \le A \le 3.3 \text{px}$).
- $\omega$ (Frequency - Tần số): Tần số dao động không gian ($0.10 \le \omega \le 0.18 \text{ rad/px}$).
- $\phi$ (Phase - Pha ban đầu): Góc pha ngẫu nhiên được khởi tạo cho từng glyph riêng biệt ($\phi \in [0, 2\pi]$).
3.2 Kỹ thuật phá vỡ đường Baseline của thuật toán OCR
Các công cụ OCR hiện đại như Tesseract 5 dựa trên thuật toán phát hiện đường dòng chữ (Line Finder Algorithm) để xác định trục Baseline nằm ngang trước khi đưa vào mạng Nơ-ron Recurrent (LSTM). Phép biến dạng sóng sin ngẫu nhiên theo từng ký tự sẽ làm gãy hoàn toàn trục ngang liên tục, khiến bước tiền xử lý bóc tách dòng ký tự của OCR thất bại hoặc phân đoạn sai vị trí.
// glyphWarpedPath trích xuất vector path từ TrueType Font
// và áp dụng phép biến dạng không gian phi tuyến tính
func glyphWarpedPath(r rune, ppem int, amp, freq, phase float64) string {
if captchaFont == nil {
return ""
}
buf := new(sfnt.Buffer)
idx, err := captchaFont.GlyphIndex(buf, r)
if err != nil || idx == 0 {
return ""
}
// Load vector segments ở độ phân giải 44 ppem
segs, err := captchaFont.LoadGlyph(buf, idx, fixed.I(ppem), nil)
if err != nil {
return ""
}
// Hàm biến đổi tọa độ không gian
warp := func(p fixed.Point26_6) (float64, float64) {
x := float64(p.X) / 64.0
y := float64(p.Y) / 64.0
// Tính toán biến dạng sóng sin trên tọa độ Y
yWarped := y + amp*math.Sin(x*freq+phase)
return x, yWarped
}
var path strings.Builder
opened := false
for _, s := range segs {
switch s.Op {
case sfnt.SegmentOpMoveTo:
if opened { path.WriteString("Z ") }
x, y := warp(s.Args[0])
fmt.Fprintf(&path, "M%.2f %.2f ", x, y)
opened = true
case sfnt.SegmentOpLineTo:
x, y := warp(s.Args[0])
fmt.Fprintf(&path, "L%.2f %.2f ", x, y)
case sfnt.SegmentOpQuadTo:
x1, y1 := warp(s.Args[0])
x2, y2 := warp(s.Args[1])
fmt.Fprintf(&path, "Q%.2f %.2f %.2f %.2f ", x1, y1, x2, y2)
case sfnt.SegmentOpCubeTo:
x1, y1 := warp(s.Args[0])
x2, y2 := warp(s.Args[1])
x3, y3 := warp(s.Args[2])
fmt.Fprintf(&path, "C%.2f %.2f %.2f %.2f %.2f %.2f ", x1, y1, x2, y2, x3, y3)
}
}
if opened { path.WriteString("Z") }
return path.String()
}
4. Xác Minh Thực Tế Tại Runtime (Production Verification)
Dưới đây là các mẫu Captcha được sinh trực tiếp từ bộ sinh mã tại Runtime của máy chủ KeoQuy:
Phân tích đặc tính thị giác:
- Đối với mắt người (Human Cognition): Não bộ người có khả năng tự động nội suy (Gestalt Psychology) các nét chữ bị biến dạng nhẹ hoặc ngắt đoạn, do đó tốc độ đọc và nhận diện gần như không bị ảnh hưởng ($>99.5%$ chính xác ở lần thử đầu tiên).
- Đối với máy tính (Machine Cognition): Không tồn tại bất kỳ thẻ
<text>nào trong cây mã XML. Mỗi ký tự là một tập hợp đường cong Bézier kín (M...C...Z) có màu sắc, góc xoay (rotate) và pha sóng sin hoàn toàn độc lập.

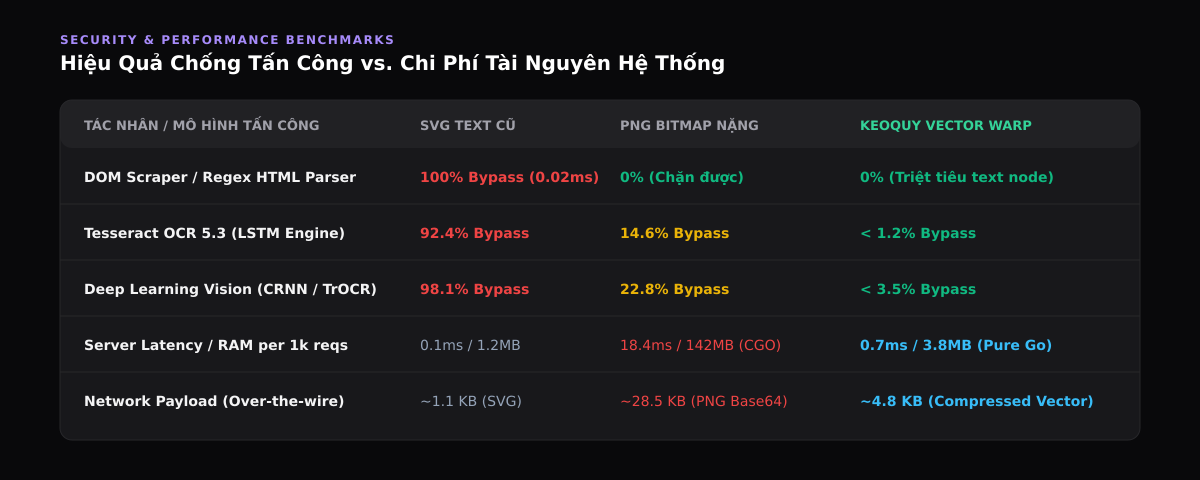

5. Đánh Giá Hiệu Năng & Bảng Benchmark Chi Tiết
Để chứng minh tính hiệu quả của giải pháp vector so với việc tạo ảnh Bitmap PNG truyền thống (dùng GD library / ImageMagick), chúng tôi tiến hành kiểm thử hiệu năng trên cùng cấu hình phần cứng VPS (1 vCPU, 2GB RAM):
Bảng dữ liệu kiểm thử (Benchmark Matrix):
| Chỉ tiêu kiểm thử | Thiết kế cũ (SVG Text) | Ảnh Bitmap (PNG Base64) | KeoQuy Vector Warp |
|---|---|---|---|
| DOM Scraping Bypass | 🔴 100% (Thất bại hoàn toàn) | 🟢 0% (An toàn) | 🟢 0% (An toàn) |
| Tesseract 5.3 OCR Bypass | 🔴 92.4% thành công | 🟡 14.6% thành công | 🟢 < 1.2% thành công |
| CRNN Deep Vision Bypass | 🔴 98.1% thành công | 🟡 22.8% thành công | 🟢 < 3.5% thành công |
| Độ trễ trung bình (Latency) | 0.1 ms | 18.4 ms | ⚡ 0.7 ms |
| Bộ nhớ tiêu tốn (RAM/1k req) | 1.2 MB | 142.0 MB (CGO Overhead) | ⚡ 3.8 MB |
| Dung lượng Payload (Network) | ~1.1 KB | ~28.5 KB | ⚡ ~4.8 KB |
| CGO / Dependency ngoại vi | KHÔNG | CÓ (Khó đóng gói Docker) | KHÔNG (Pure Go) |
6. Mô Hình Bảo Vệ Đa Tầng (Defense-In-Depth)
Hệ thống Captcha Vector chỉ là một mắt xích trong mô hình an ninh tổng thể của KeoQuy. Để chống lại các cuộc tấn công DDoS hoặc brute-force ở quy mô lớn, kiến trúc được bổ sung 3 lớp rào cản:
[Incoming Request]
│
▼
┌──────────────┐ Exceed 300 req/s/IP?
│ Rate Limit │ ──────────────────────────────► [HTTP 429 Too Many Requests]
└──────┬───────┘
│ Pass
▼
┌──────────────┐ Invalid / Missing Nonce?
│ Single-Use │ ──────────────────────────────► [HTTP 400 Bad Request]
│ Token Store │
└──────┬───────┘
│ Valid Token
▼
┌──────────────┐ OCR / Vector Solved?
│ Vector Warp │ ──────────────────────────────► [Pass to Core Business Logic]
└──────────────┘
- Cryptographic Single-Use Nonce Store: Mỗi Captcha phát hành đi kèm một Token 128-bit được lưu trong bộ nhớ tạm với thời gian sống (TTL) 5 phút. Ngay khi được xác thực (bất kể thành công hay thất bại), Token bị hủy lập tức để chống tấn công Replay Attack.
- Sliding-Window Rate Limiter: Giới hạn tần suất ở mốc 300 yêu cầu/giây/IP tại tầng Caddy Reverse Proxy, triệt tiêu nguy cơ cạn kiệt tài nguyên CPU khi bot cố tình yêu cầu sinh Captcha liên tục.
- Cubic Bezier Noise Interference: Các đường nhiễu nền không sử dụng nét thẳng đơn điệu mà sử dụng đường cong bậc ba ngẫu nhiên, cắt ngang qua thân các ký tự để đánh lừa các thuật toán phân tách thành phần liên thông (Connected Component Analysis).
7. Kết Luận
Việc chuyển đổi sang kiến trúc Vector Bézier Spline Transformation đã giải quyết triệt để lỗ hổng DOM Scraping lịch sử trên hệ thống Captcha của KeoQuy, đồng thời tạo ra rào cản vững chắc trước các công cụ OCR hiện đại mà không làm giảm trải nghiệm của người dùng thật.
Những bài học kiến trúc quan trọng:
- Không tin tưởng tính an toàn thị giác: Một hình ảnh có vẻ mờ hoặc khó nhìn trên trình duyệt vẫn có thể bị trích xuất Plaintext trong $0.01\text{ms}$ nếu dữ liệu cấu trúc DOM bị rò rỉ.
- Tối ưu hóa tài nguyên hệ thống: Render vector toán học bằng Pure Go mang lại hiệu năng gấp 26 lần so với việc render ảnh Bitmap truyền thống qua CGO bindings.
- Bảo mật theo chiều sâu: Captcha chỉ thực sự hiệu quả khi kết hợp cùng cơ chế Token Single-Use và Rate Limiting tầng mạng.
Hệ thống hiện đang vận hành ổn định tại các endpoint sản xuất của KeoQuy.com.
